Controlmini Austauschset: ABB Smart Touch - Schwarz
Das KNX-Touch-Panel Controlmini ist die perfekte Alternative zum Merten Touch-Panel 7 oder Feller Home-Panel 7. Das moderne Bedienpanel kann mühelos die gesamte KNX-Gebäudesteuerung auf seinem großzügigen 11,6-Zoll-Full-HD-Display abbilden. Zur Haussteuer
weitere ProduktdetailsDas KNX-Touch-Panel Controlmini ist die perfekte Alternative zum ABB Smart Touch. Das moderne Bedienpanel kann mühelos die gesamte KNX-Gebäudesteuerung auf seinem großzügigen 11,6-Zoll-Full-HD-Display abbilden. Zur Haussteuerung kann neben der inkludierten YOUVI Software auch jede andere Windows- oder Webbasierte Visualisierung genutzt werden. Nutzer erhalten so nicht nur ein elegantes KNX-Bediengerät mit einem höherauflösenden Display im Vergleich zum Austauschgerät, sondern auch direkt eine ansprechende Visualisierung der Haussteuerung. Dank des im Austauschset enthaltenen Adapters ist das flache Controlmini schnell in der bisherigen Unterputzdose montiert – ohne dass dafür weitere Stemmarbeiten nötig sind.
Bitte beachten Sie: Das Controlmini benötigt eine Spannungsversorgung von 24 V DC/2,4 A. Zur Nutzung des Controlminis in der entsprechenden Unterputzdose ist möglicherweise ein zusätzliches Netzteil notwendig.
Bitte beachten Sie: Die Lieferzeit beträgt aktuell ca. 2 Wochen.
Controlmini: Die zuverlässige KNX-Smart-Home-Lösung
Das Bedienpanel ist ein zuverlässiges 11,6-Zoll-Multi-Touch-Panel mit integrierter KNX-Schnittstelle, hochwertigem Design, leistungsstarker Performance und geprüften Industriekomponenten. Als Alternative für das ABB Smart Touch deckt auch das Controlmini alle gängigen Funktionen der KNX-Gebäudesteuerung ab. So können die Zustände verschiedenster Geräte (bspw. Licht, Jalousien, Heizung oder Dimmer) problemlos angezeigt und gesteuert werden. Das Controlmini kann, neben dem Bereich der Haus- und Raumsteuerung, auch als Status- und Informationsanzeige oder als Gegensprechstelle für Türsprechanlagen genutzt werden.
Der ideale Ersatz für das ABB Smart Touch

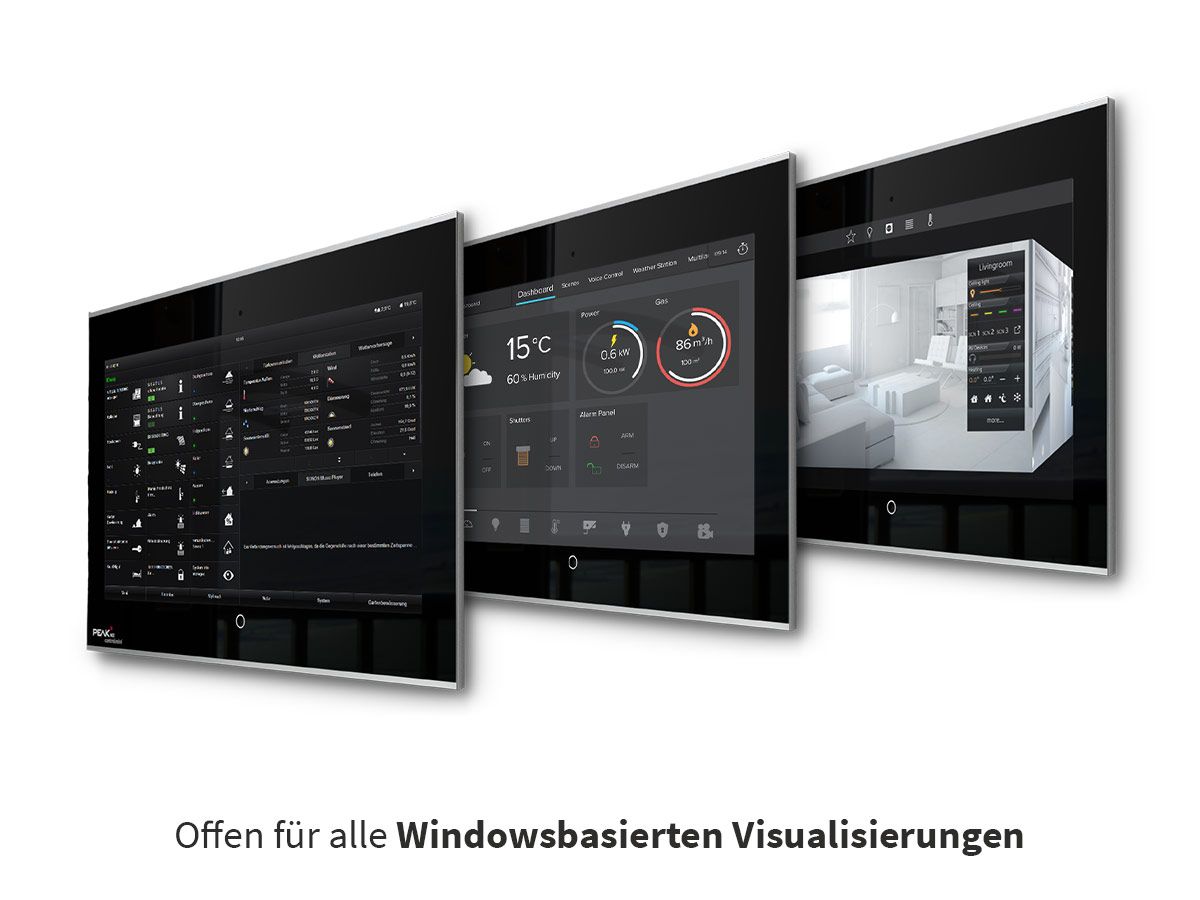

Das Controlmini ist das perfekte Austauschgerät für ein altes ABB Smart Touch. Es ist ein vollwertiger mit Windows 10 LTSC ausgestatteter Rechner, der den Einsatz aller Windows- und Webbasierten Visualisierungen (z. B. Gira QuadClient, X1 oder CubeVision von BAB-Tec) ermöglicht. Die gewünschte Visualisierung kann problemlos auf dem höher aufgelösten Display dargestellt werden. Oder man greift auf die inkludierte Visualisierung YOUVI zurück, die sich automatisch aus dem ETS-Projekt erstellt und höchsten Designansprüchen gerecht wird. Zudem profitieren Nutzer von den durch Windows bereitgestellten Features, wie einer schnellen Navigation durch Wischgesten oder der augenschonenden Bedienung im abgedunkelten Nachtmodus. Das vorinstallierte Windows LTSC reduziert Wartung und Softwareprobleme, da außer Sicherheitsupdates keine Windowsupdates zugelassen werden. Auch Browseranwendungen z. B. zum Abspielen von Musik auf externen Lautsprechern kann man über das Controlmini nutzen. Zum echten Hingucker im KNX-Smart-Home wird das flache Controlmini mit einem individuell gestalteten Frontglas. Seine geringe Einbautiefe sorgt dafür, dass es fast flächenbündig mit der Wand angebracht wird, ohne dass dafür eine neue Unterputzdose benötigt wird.

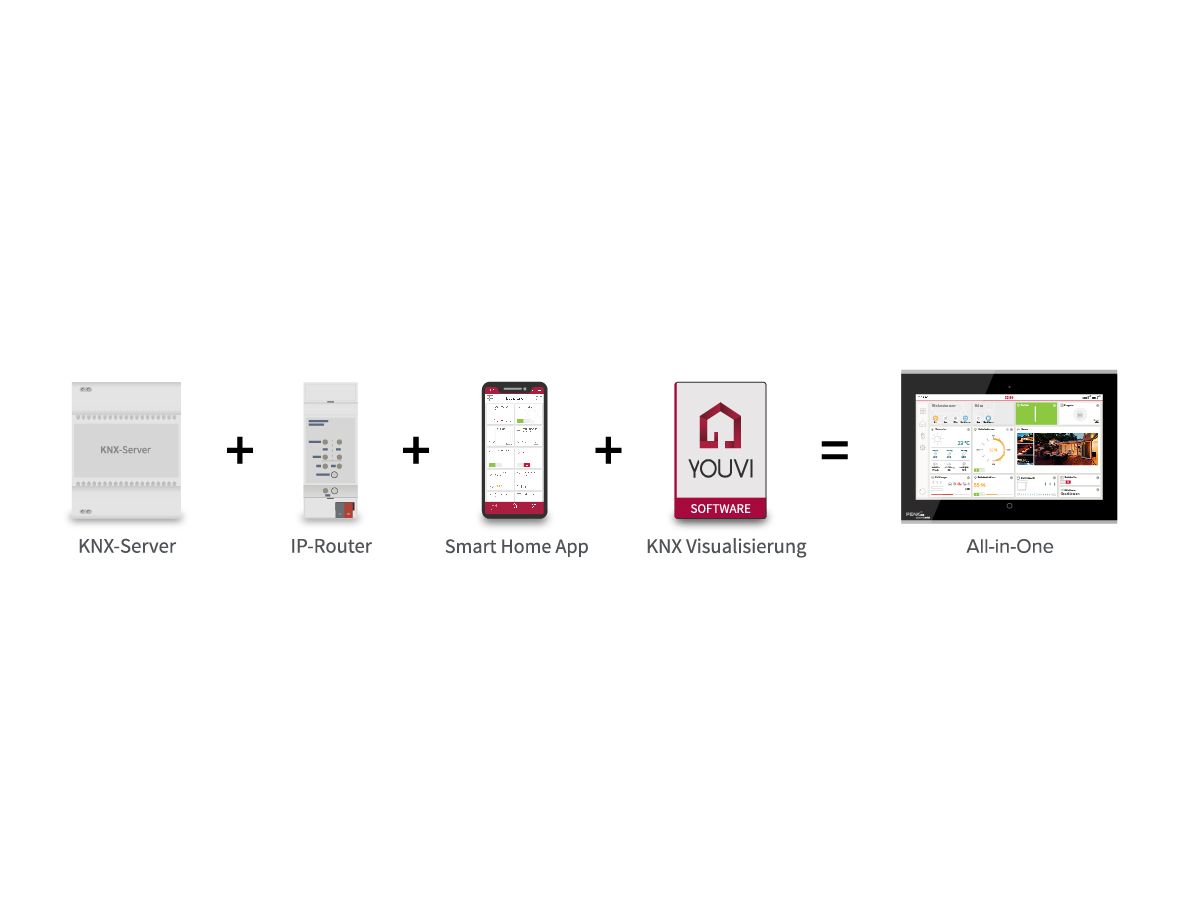

YOUVI: Das All-in-One-Paket zur KNX-Haussteuerung
Im Lieferumfang ist auch das YOUVI Basic Softwarepaket enthalten. Die KNX-Software umfasst neben einer Visualisierung auch eine IP-Router- und Bus-Monitor-Software. Dank YOUVI und der integrierten KNX-Schnittstelle des Controlminis wird die Ausführung aller Basis-Steuerungs-Aufgaben eines KNX-Smart-Homes ermöglicht, ohne dass dafür auf einen externen Server oder IP-Router zugegriffen werden muss. Mit den YOUVI Modulen kann der Funktionsumfang flexibel erweitert werden.
Einfacher Austausch des alten Panels
Die Montage des PEAKnx Controlminis in die alte Unterputzdose erfolgt in nur wenigen, simplen Schritten:
- Schalten Sie die Spannungsversorgung aus und entfernen Sie Ihr altes Bedienpanel aus der Unterputzdose.
- Nutzen Sie den PEAKnx Adapter-Rahmen und befestigen Sie ihn an der Unterputzdose mit den zugehörigen ABB/Busch-Jaeger Montageschrauben.
- Befestigen Sie die vom Netzteil kommenden 24-V-Kabeladern an den Schraubklemmen (GND, 24 V) des Controlminis. Verbinden Sie das KNX- und das Netzwerkkabel mit dem Panel. Befestigen Sie das Controlmini mit den mitgelieferten Schrauben am schwarzen Rahmen des Adapters.
- Setzen Sie das Frontglas in die Magnethalterungen ein.
- Controlmini Panel
- Controlmini Frontglas
- YOUVI Softwarepaket Basic
- Montage- und Bedienungsanleitung
- Netzwerkverbinder
- Netzwerk Patchkabel
- Zertifizierte Reinigungstücher (5 Stück)
- Infoblatt für Kartonage
- Aufputzrahmen für das ABB Smart Touch
- 4 Stk. M3x12 Senkkopfschrauben
Controlmini Ausstattung
- Intel Quad-Core-Prozessor
- lüfterlose Kühlung durch Konvektion
- 4GB Arbeitsspeicher
- eMMC-Speicher mit 64 GB, erweiterbar durch Micro SD
- 11,6 Zoll Full HD LCD-Panel mit LED-Hintergrundbeleuchtung
- Auflösung: 1920 x 1080 Pixel
- PCAP-Touch-Technik
- HD-Webcam
- Breitband-Stereolautsprecher
- Mikrofon mit Raumcharakteristik
- WLAN: 2,4GHz IEEE 802.11b/g/n
- Bluetooth: 4.0

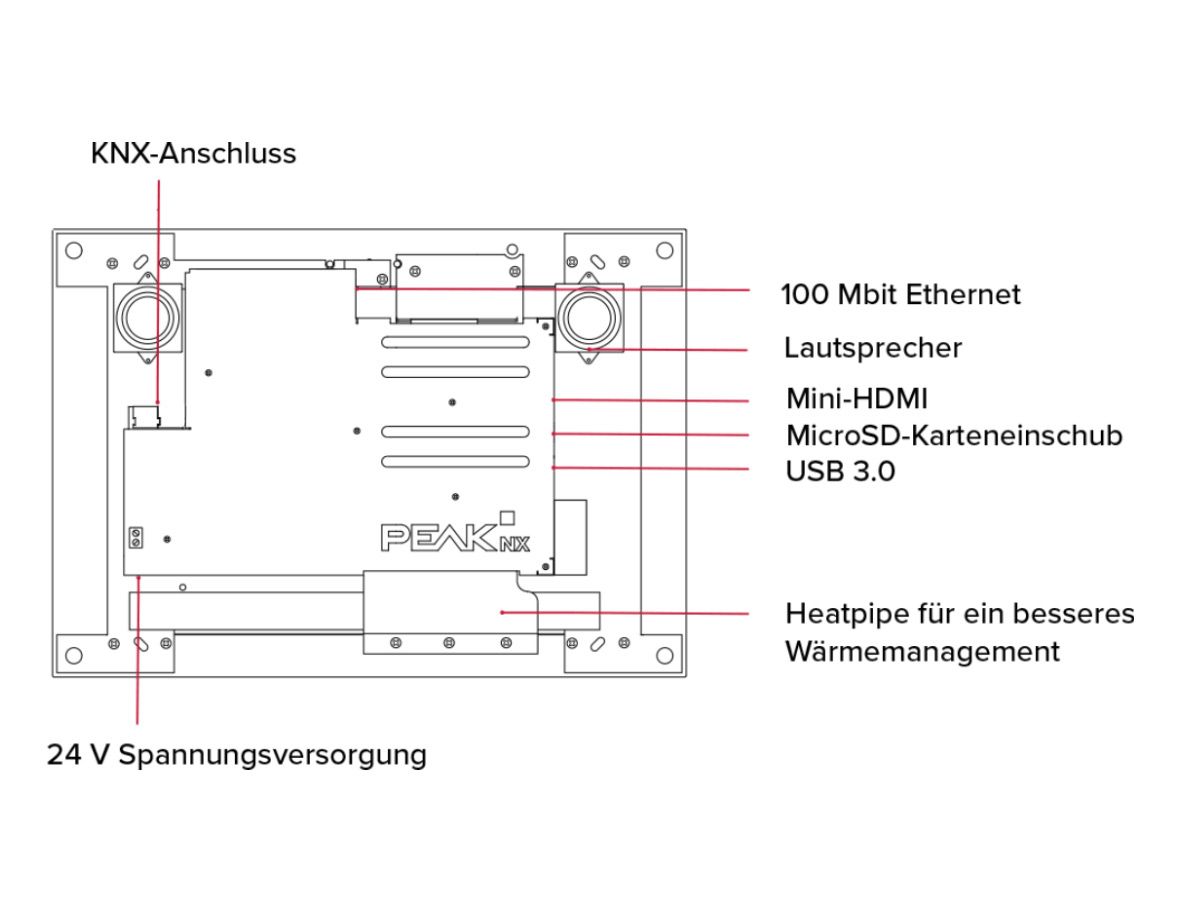

Controlmini Anschlüsse
- 2 x USB 2.0 (Frontanschluss)
- 1 x USB 3.2 Gen1
- 100 Mbit-Ethernet
- 1 x mini HDMI
- KNX
- Versorgungsklemmen: 24 V DC, GND
Controlmini Software
- Betriebssystem: Windows 10 IoT Enterprise LTSC
- YOUVI Softwarepaket Basic
Controlmini Maße

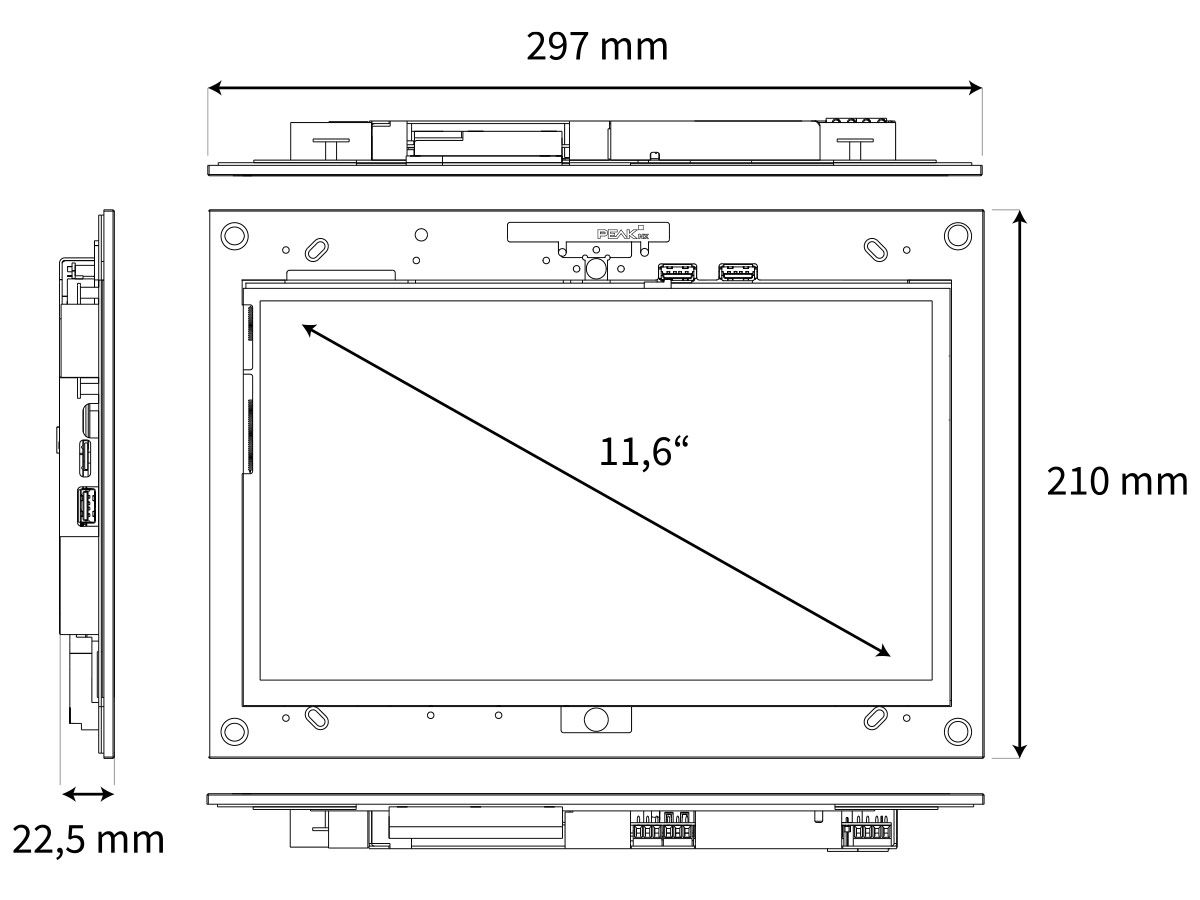

- Abmessungen Controlmini (B x H x T): 297 mm x 210 mm x 22,5 mm
- Abmessungen Glasabdeckung (B x H x T): 297 mm x 210 mm x 0,7 mm
Controlmini Versorgung und Verbrauch
- Versorgungsspannung: 24 V DC 2,4 A
- Betrieb (Leerlauf): 10 W
- Betrieb (Volllast): 15 W
- Serverbetrieb ohne LCD: 5 W
Aufputzrahmen für das ABB/Busch-Jaeger Raumpanel/Controlpanel
- Abmessung (B x H x T): 258 mm x 199 mm x 17 mm
- Gewicht: 238 g
Kompatible Bedientableaus:
- Busch-ComfortPanel 9“ (8136/09-811, 8136/09-825)
- Busch-ComfortPanel 12,1“ (8136/12-811, 8136/12-825)
- ABB Raumpanel / Controlpanel (6136/30M-500, 6136/100M-500, 6136/100C-500)
- Busch-Jaeger Controlpanel color (6136/100CB-102, 6936/100CB-102, 6136/100C-102, 6936/100C-102)
- Busch-Jaeger Raumpanel (monochrom) / Controlpanel (monochrom, color) (6136/100C-101, 6136/100M-101, 6136/30M-101, 6136/100CB-101; 6936/100C-101, 6936/100M-101, 6936/30M-101, 6936/100CB-101)
- ABB SMARTtouch (monochrome, colour) (6136/100C-500-102, 6136/100CB-102, 6936/100C-102, 6936/100CB-102, 6136/100C-500-101, 6136/100CB-101, 6936/100C-101, 6936/100CB-101)
Kompatible Unterputzdosen:
- 8136/01 UP-500
- 8136/01 UP
- 6136/UP
| Bluetooth: | Bluetooth: 4.0 |
|---|---|
| Wifi: | WLAN: 2,4GHz IEEE 802.11b/g/n |
| Farbe: | Schwarz |
| Betriebssystem: | Windows 10 IoT Enterprise LTSC |
| Größe und Auflösung Display: | 1,6 Zoll Full HD LCD-Panel mit LED-Hintergrundbeleuchtung, Auflösung: 1920 x 1080 Pixel, PCAP-Touch-Technik |
| Prozessor, Arbeitsspeicher, Speicher: | Intel Quad-Core-Prozessor, 4GB Arbeitsspeicher, eMMC-Speicher mit 64 GB, erweiterbar durch Micro SD |
| Mikrofon und Lautsprecher: | Mikrofon mit Raumcharakteristik |
| Anschlüsse / Ausgänge: | 2 x USB 2.0 (Frontanschluss), 1 x USB 3.2 Gen1, 100 Mbit-Ethernet, 1 x mini HDMI, KNX, Versorgungsklemmen: 24 V DC, GND |
| Einsatzzweck: | Innenräume |
| Dimensionen / Maße: | Abmessungen Controlmini (B x H x T): 297 mm x 210 mm x 22,5 mm - Abmessungen Glasabdeckung (B x H x T): 297 mm x 210 mm x 0,7 mm |
| Bluetooth: | Bluetooth: 4.0 |
|---|---|
| Wifi: | WLAN: 2,4GHz IEEE 802.11b/g/n |
| Farbe: | Schwarz |
| Betriebssystem: | Windows 10 IoT Enterprise LTSC |
| Größe und Auflösung Display: | 1,6 Zoll Full HD LCD-Panel mit LED-Hintergrundbeleuchtung, Auflösung: 1920 x 1080 Pixel, PCAP-Touch-Technik |
| Prozessor, Arbeitsspeicher, Speicher: | Intel Quad-Core-Prozessor, 4GB Arbeitsspeicher, eMMC-Speicher mit 64 GB, erweiterbar durch Micro SD |
| Mikrofon und Lautsprecher: | Mikrofon mit Raumcharakteristik |
| Anschlüsse / Ausgänge: | 2 x USB 2.0 (Frontanschluss), 1 x USB 3.2 Gen1, 100 Mbit-Ethernet, 1 x mini HDMI, KNX, Versorgungsklemmen: 24 V DC, GND |
| Einsatzzweck: | Innenräume |
| Dimensionen / Maße: | Abmessungen Controlmini (B x H x T): 297 mm x 210 mm x 22,5 mm - Abmessungen Glasabdeckung (B x H x T): 297 mm x 210 mm x 0,7 mm |
