SC344m Soundsystem

Was Du über den SC344m wissen musst

Der SC344m ist ein komplettes Multiroom System für 4 Räume: Verstärker, Quellen, Steuerung: Alles professionell in einem 19" fähigen Gehäuse, in dem neben dem Netzteil eine Vielzahl von Anschlussmöglichkeiten vorgesehen sind.

• Enorm flexibel durch das trivum t3OS Betriebssystem.
• 4 x Verstärker mit  jeweils 2x30 Watt
• 4 x Streaming Clients: Jede Zone hat einen eigenen Streaming Client
• 4 x DAB+/FM Tuner: Jede Zone hat einen eigenen DAB+/FM Tuner
• 4 x analoge Line Eingänge
• 4 x analoge Line Ausgänge
• 8 x I/O für Triggereingänge oder Schaltausgänge
• 6x USB-C Buchsen zum Direktzugriff auf Quellen anderer trivum Geräte. Verwendbar mit Software V10 (kostenloses Update)

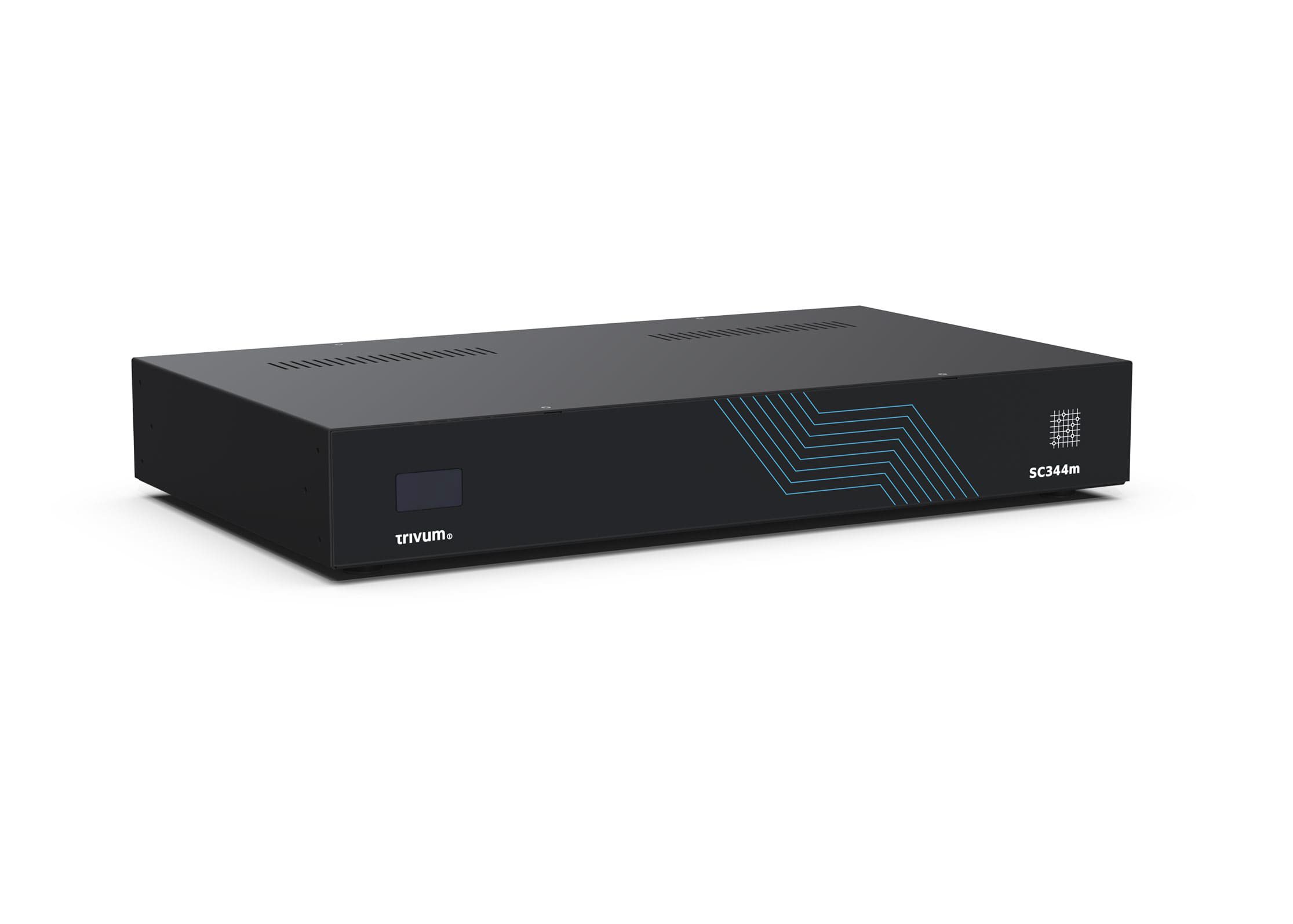

• Ein kleines OLED Display an der Front zeigt die IP Adresse und weitere Informationen an.
• Musikstreaming von TuneIn, AirPlay, Spotify, Deezer, Tidal, Qobuz, Sound-Machine, NAS und Web URLs
• Kostenlose App für iOS und Android oder per Browser zu bedienen
• Perfekt in KNX integriert
• Treiber für RTI, URC und Control4 kostenlos verfügbar
• Der SC344m ist allein einsetzbar für 4 Zonen. Er ist kombinierbar mit anderen trivum SoundSystemen für bis zu 64 Zonen

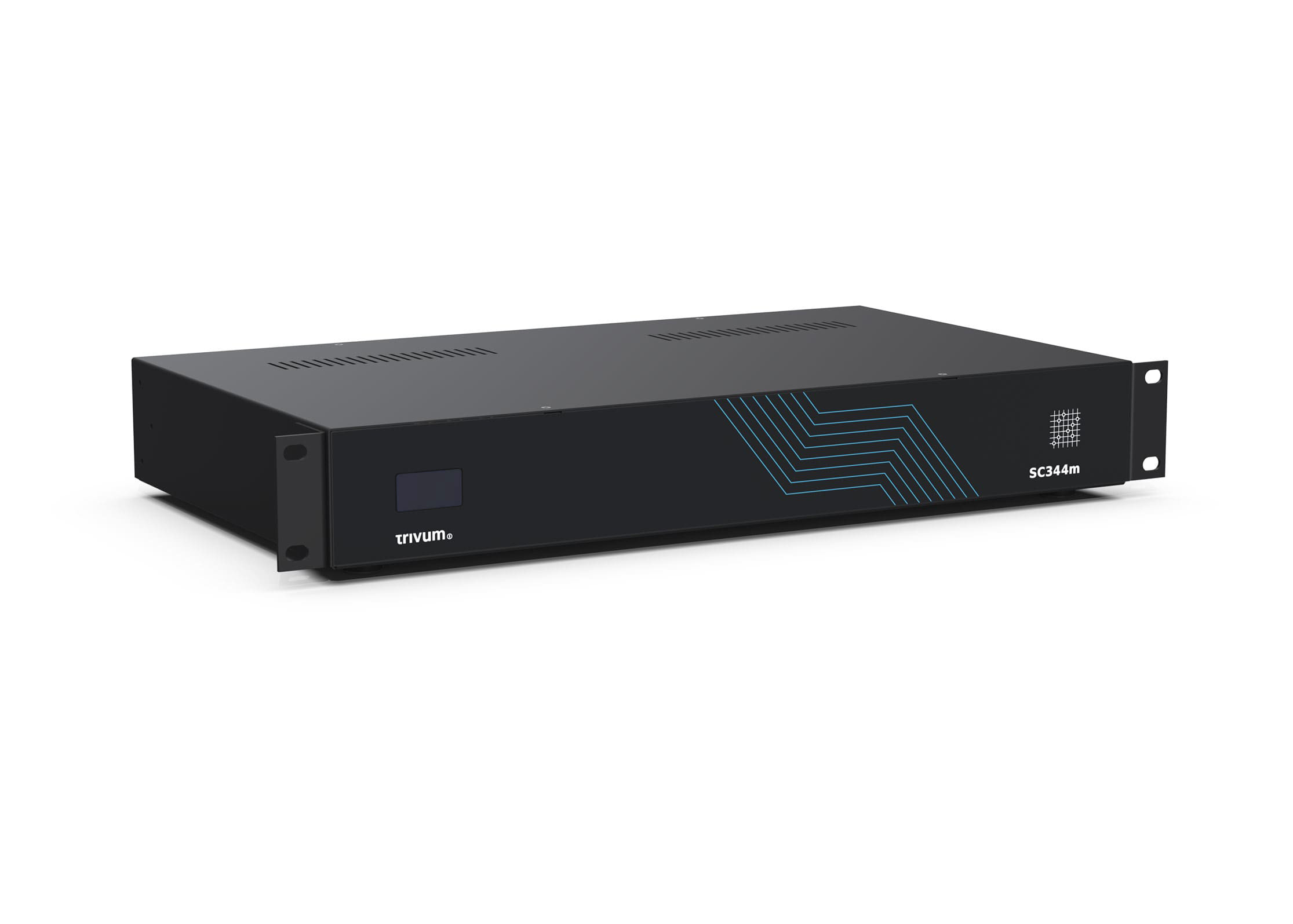

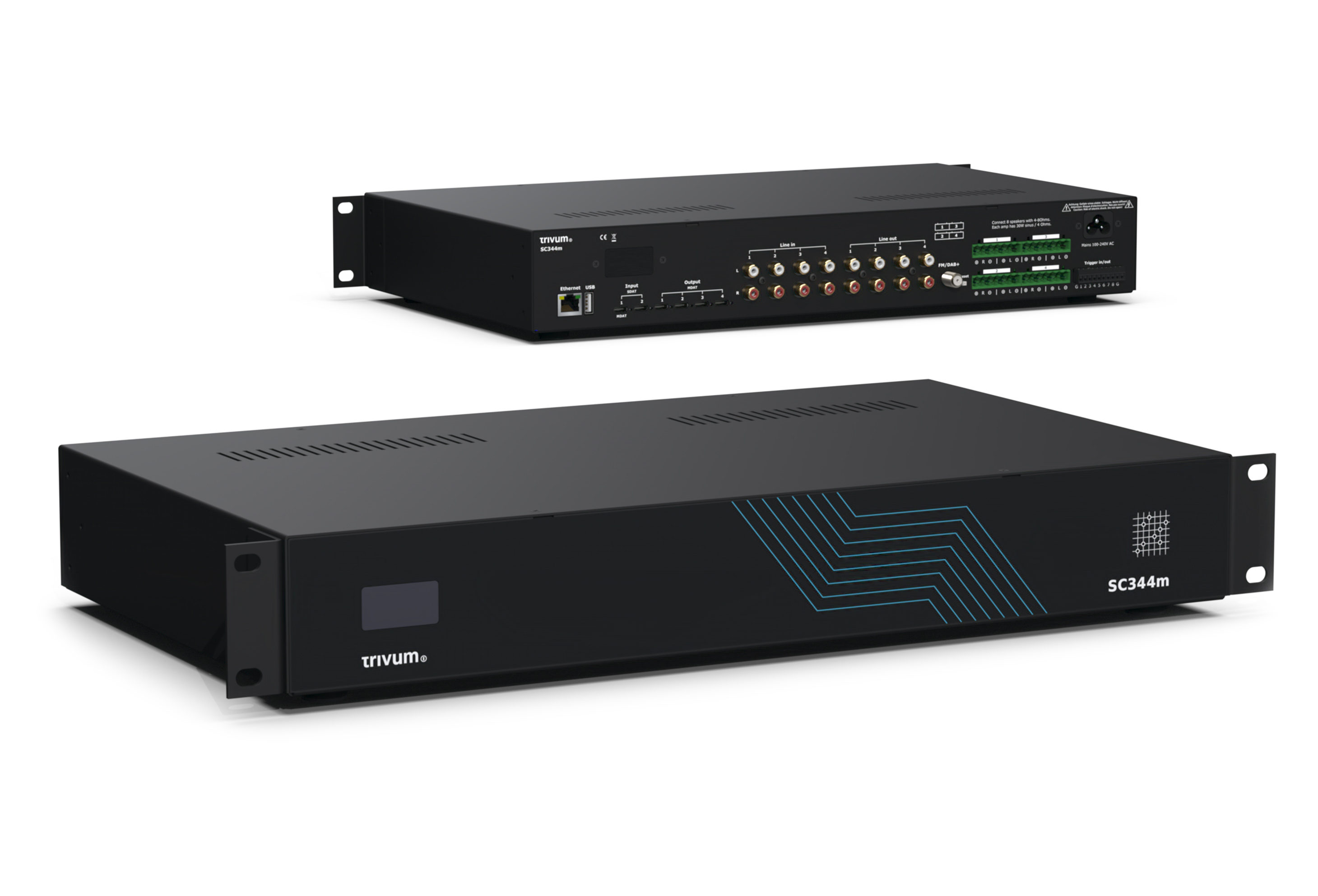

• Von beiden Seiten ins Rack montierbar: Nur das Display vorne, oder aber alle Anschlüsse vorne
• Eingebautes Netzteil

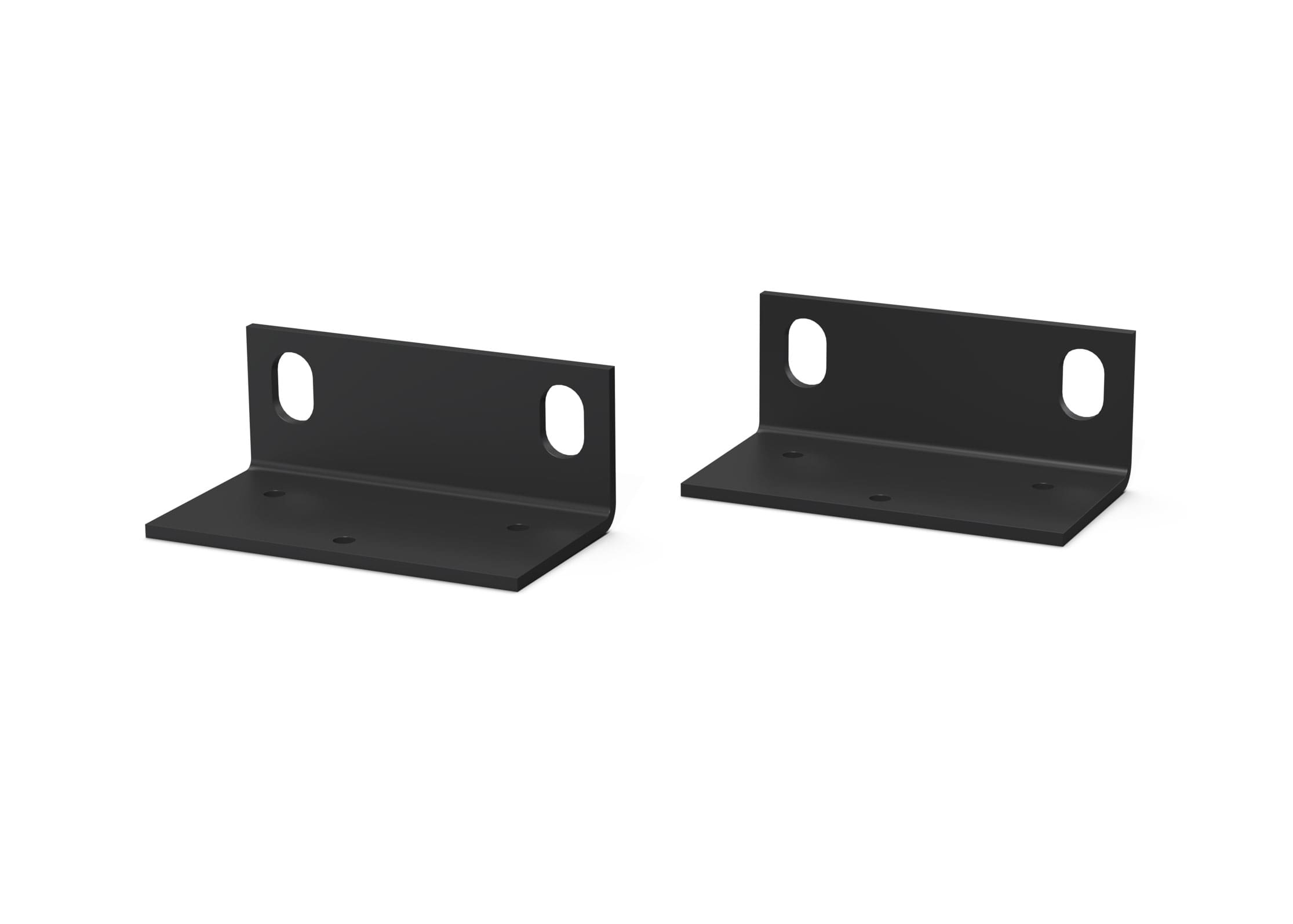

• Inkl. Rackwinkel für 19" Montage

Warum den SC344m und nicht den...

RP341v2:  Wie der SC344m ist der RP341v2 ein 4 Zonen System mit 4 Streaming Clients. Der RP341v2 ist für den Schaltschrankeinbau entwickelt. Preislich ist dieser günstiger als der SC344m, allerdings hat der SC344m 4 Tuner, 4 Line Inputs, 4 Line Outputs und die USB-C Verbindungen zu anderen SC311m und SC344m Geräten.

Falls Du also mit einem Line Input und einem Tuner auskommst und keine Line Outputs benötigst, dann ist der RP341v2 perfekt. In allen anderen Fällen ist der SC344m das flexiblere und leistungsfähigere System.

Eigenschaften des SC344m

4 Streaming Clients

Streaming ist heute die wichtigste Musikquelle. Die trivum Streaming Clients können alle wichtigen Musikformate wiedergeben und ermöglichen eine reiche Auswahl an Musikquellen: Internet Radio (TuneIn), Spotify Connect, Deezer, Qobuz, Tidal, Sound-Machine, NAS, AirPlay, Text2Speech oder WebURLs.

4 DAB+/FM Tuner

Neben dem Streaming Client steht ein DAB+/FM Tuner zur Verfügung. Speziell für das morgentliche Wecken wollen wir auf den eingebauten Tuner nicht verzichten: Unabhängig von der Verfügbarkeit des Internets ist der Radioempfang über DAB+/FM immer sichergestellt. Das gibt die Sicherheit, dass morgens auch wirklich Musik aus den Lautsprechern kommt.

4 Analoge Line Eingänge

Diese universellen Eingänge können für z.B. TV, CD-Spieler, Plattenspieler, Computer und viele weitere Geräte verwendet werden. Die angeschlossenen Quellen können in den vom SC344m versorgten Zonen gehört werden. Die Musiksignale werden nicht an andere trivum SoundSysteme über Netzwerk weitergegeben.

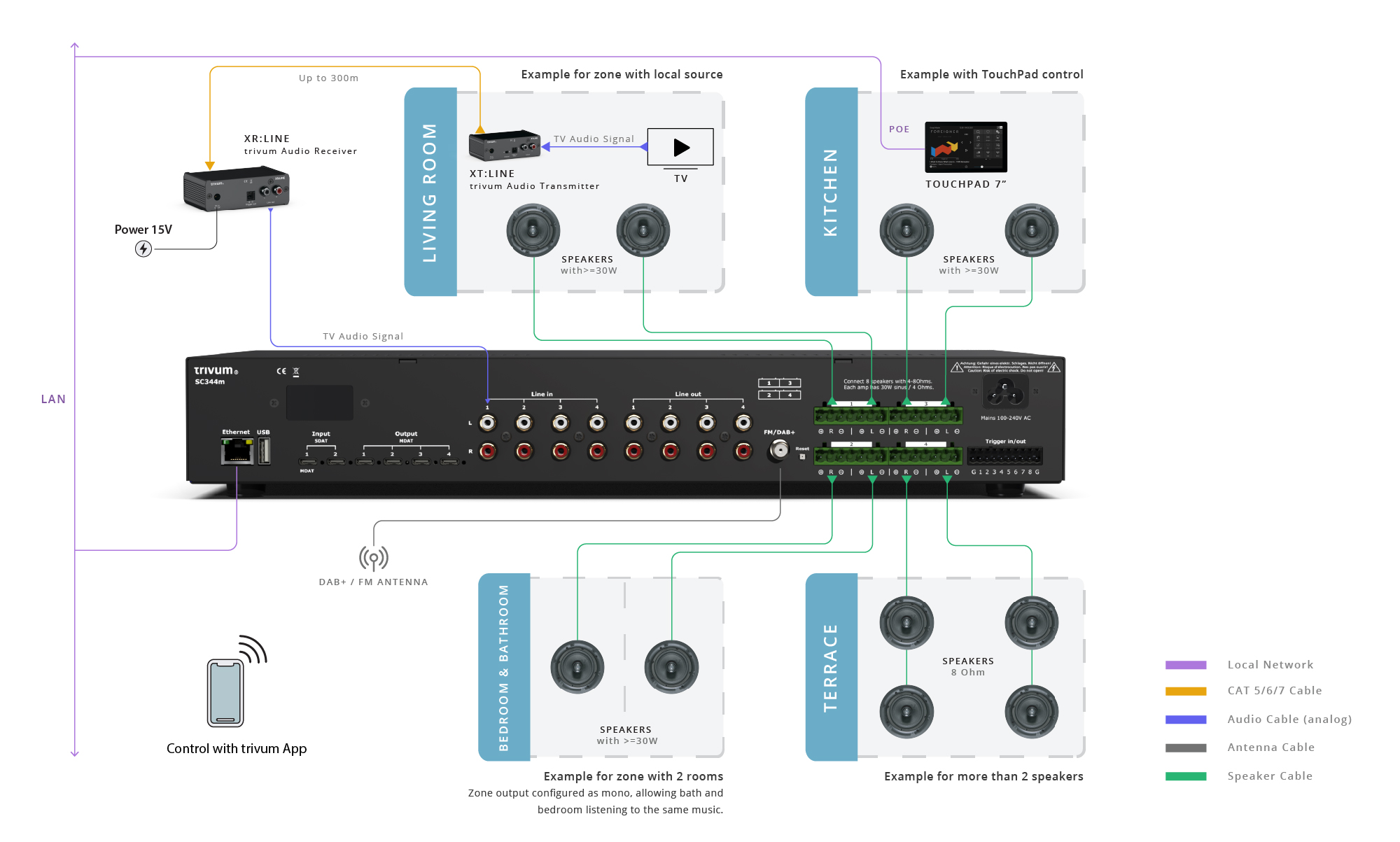

Um den Ton einer weit entfernten Quelle, z.B. vom Fernseher, bis in den Technikraum zu bringen, bieten sich Audio Extender Lösungen wie z.B. der trivum XT:LINE und trivum XR:LINE an. Bei der Planung der Verkabelung sollte ein eigenes CAT 6/7 Kabel vom Fernseher bis zum Technikraum vorgesehen werden, damit der TV Ton über das trivum Multiroom SoundSystem in anderen Räumen oder im Garten zu hören ist.

4 Analoge Line Ausgänge

Manchmal sind 2x30 Watt Ausgangsleistung nicht genug: Zum Beispiel bei Wandflächenlautsprechern oder wenn grosse Standlautsprecher verwendet werden sollen. Dann kann über den Line Ausgang ein externer Verstärker verwendet werden. Oder du schliesst die normalen Lautsprecher an einen Verstärkerausgang des SC344m an und den aktiven Subwoofer über einen Line Ausgang. Für diese Fälle hilft der eingebaute DSP dann mit einem Hochpass-Filter für die normalen Lautsprecher und einem Tiefpass-Filter für den Subwoofer.

Anschlussmöglichkeiten der USB-C Buchsen

Die 6 USB-C Buchsen (MDAT und SDAT) werden mit Software V10 (kostenloses Update) unterstützt. Es lassen sich Matrix Geräte, also SC344m und SC311m, per USB-C Kabel miteinander verbinden. Pro Kabel können 4 Stereo-Quellen (Streamer, Tuner, AUX) von einem Gerät an ein verbundenes Gerät digital ohne Zeitversatz weitergegeben werden. In dem überarbeiteten Setup kann sehr fein bestimmt werden, welche Quellen wo verwendet werden sollen. Die Matrix Geräte können damit z.B. auf TV oder Mikrofon-Signale anderer Matrix Geräte ohne jegliche Verzögerung zugreifen. Das Setup unterstützt die Konfiguration mit farbigen Infos zu erkannten Kabeln. Es gibt auch eine neue Funktion "Connected Spaces" welche mehrere Zonen akustisch verbindet ohne daß eine Gruppierung nötig ist.

Bedienung / Steuerung

Dank der intuitiven App bedient sich das System kinderleicht - sowohl auf Smartphones, wie auch im Webbrowser oder auf den trivum TouchPads. Durch das trivum t3OS Betriebssystem sind die trivum SoundSysteme einfach und zugleich sehr flexibel. Es beinhaltet viele Zusatz-Funktionen, die den SC344m zu einer mächtigen Zentrale in jedem Haus macht.
Schau Dir die Bedienung gleich jetzt in unserem Demo Bereich an.

Klang und Verstärkerleistung

Die 4 eingebauten digitalen Stereo Endstufen liefern mit jeweils 2x30 Watt Sinus mehr als genug Leistung für Einbaulautsprecher. Die bei den Lautsprechern angegebene Wattzahl muss dabei deutlich über den 30 Watt liegen. Denn der Watt-Wert bei den Lautsprechern gibt die maximale Belastung des Lautsprechers an. Ist ein Lautsprecher mit 120 Watt angegeben, dann heisst das, dass er maximal mit 120 Watt betrieben werden kann. Normale Zimmerlautstärke spielt sich unterhalb von 1 Watt ab. Somit sind 30 Watt Verstärkerleistung für Multiroom Einbaulautsprecher mehr als genug Leistung.

Einbaulautsprecher sind oft nicht perfekt abgestimmt. Das liegt an der Art des Einbaus oder an der Platzierung. Deshalb hat jeder trivum Verstärker einen eingebauten DSP (Digital Sound Processor). Dank des DSP kann der Frequenzgang penibel angepasst werden. Dazu stehen nicht weniger als 5 parametrische Equalizer, Hoch- und Tiefpass, Bass-Enhance und natürlich Bass, Treble und Balance pro Verstärker zur Verfügung. Damit ist sogar die Entzerrung von unsichtbaren Flächenlautsprechern möglich.

KNX Integration

Wie alle trivum Multiroom SoundSysteme, ist auch der SC344m komplett in KNX integriert. Einfache KNX Taster können dadurch die Musik im Raum steuern. Dazu genügen 4 Tasten! Falls eine KNX Visualisierung vorhanden oder geplant ist, kann diese die Musiksteuerung übernehmen. Das geht sehr einfach, bedient sich toll und bringt einen echten Mehrwert in den Visualisierungen wie z.B. den GIRA QuadClient, Homeserver oder GIRA G1/X1.

Neben der Möglichkeit die Musikfunktionen durch KNX zu steuern, bietet jedes trivum Multiroom System auch eine eigenständige KNX Visualisierung. Damit kannst Du in der trivum App neben Musik auch Licht (RGB, RGBW, Tunable White), Heizung, Rolladen etc. steuern. Einfache Timer, Presets und Szenen sind ebenso Teil der trivum Visualisierung. Schau Dir die KNX Visualisierung in unserem Demo Bereich an.

Control4, URC oder RTI Integration

Der SC344m kann in die Mediensteuerung von RTI, URC und Control4 Systemen eingebunden werden. Die kostenlos verfügbaren Treiber ermöglichen dem Integrator die Einbindung in die ganz individuelle Mediensteuerung. Damit kann das trivum Multiroom System mit den von RTI, URC oder Control4 verfügbaren Fernbedienungen gesteuert und weiter automatisiert werden.

Paging / Text2Speech

Die eingebaute Paging Funktion ermöglicht verschiedene Durchsagen: Entweder per Mikrofon (angeschlossen am Line Input) oder durch die Text2Speech Funktion: Dabei wird ein von Dir beliebig eingebenender Text in Sprache umgewandelt und dann als Durchsage abgespielt. Durchsagen werden von KNX oder durch Actions gestartet, können in ausgewählten oder allen Zonen mit vordefinierten Lautstärken abgespielt werden. Bei Bedarf auch noch mit einem Gong davor. Das Paging kann auch als Haustürklingel verwendet werden - oder auf Knopfdruck "Kinder bitte hochkommen. Das Essen ist fertig".

Einblenden von z.B. Mikrofon Durchsagen

Audiosignale die am analogen oder digitalen Eingang anliegen, können mit einer Mikrofon-Taste in der Musiksteuerung zur aktuellen Musik (z.B. ein Streaming Dienst) zugemischt werden. Das kann pro Zone in der Konfiguration aktiviert werden. Für gewerbliche Einsätze ist das Ideal: So werden Mikrofondurchsagen bei laufender Hintergrundsmusik ganz einfach möglich.

Mixes

Falls mehr als ein Line Input vorhanden ist (der SC344m hat 4 analoge Eingänge), können mit der Mix Funktion mehrere Zuspieler gleichzeitig gehört werden. Dazu kann dann pro Mix Preset das Verhältnis der Line Inputs zueinander eingestellt werden. Eine Funktion, die in Tagungsräumen mit mehrern Mikrofonen Einsatz findet.

Background Music

Mit "Background Music" kann auf einfache Weise dieselbe Musik gehört werden - ohne Zonen zu gruppieren. Dies ist ideal bei gewerblichen Installationen mit vielen verschiedenen Bereichen.
Hintergrundmusik wird von einer speziellen Zone bereitgestellt, und alle anderen Zonen können die Musik dieser Zone als Quelle verwenden.

Makros

Jedes trivum Multiroom System hat die Möglichkeit Makros zu definieren und per Action oder KNX Event zu starten. Ein Makro ist eine Reihenfolge von Makroschritten. Dabei kann ein Schritt ein TCP, UDP, HTTP, MQTT, KNX, Delay oder wiederum ein trivum Action Befehl sein.

NodeRed / MQTT

Um IoT Anwendungen zu unterstützen, beinhaltet jedes trivum Multiroom System eine einfache NodeRed und MQTT Schnittstelle. Damit kannst Du das trivum Multiroom System mit der ganzen Welt der IoT Technik verbinden.

trivum API

Viele Funktionen des trivum Multiroom Systems sind über die Developer API von trivum ansprechbar. Das heisst, dass Du mit einfachen HTTP Requests vollen Zugriff auf das System hast. Du erhältst vollständige Zonen Status Informationen augenblicklich bei Änderung im XML Format zurück. Damit kannst Du das trivum Multiroom System in Deine eigene Visualisierung oder Mediensteuerung integrieren.

Technische Daten

Verstärker

• 8x30 Watt Sinus an 8 Ohm
• Klasse D Verstärker (digital)
• Impedanz der angeschlossenen Lautsprecher minimal 4 Ohm

Spannungsversorgung

• AC 100V-240V (max. 200 Watt)
• Stromverbrauch bei Leerlauf (ohne aktive Zone): 5 Watt

Gehäuse

• Schwarze lackiertes Stahlbech
• Geräte: 435 mm x 65 mm x 254 mm (BxHxT)
• Mit Verpackung: 530 mm x 76 mm x 350 mm (BxHxT)
• Gewicht: 3,70 kg

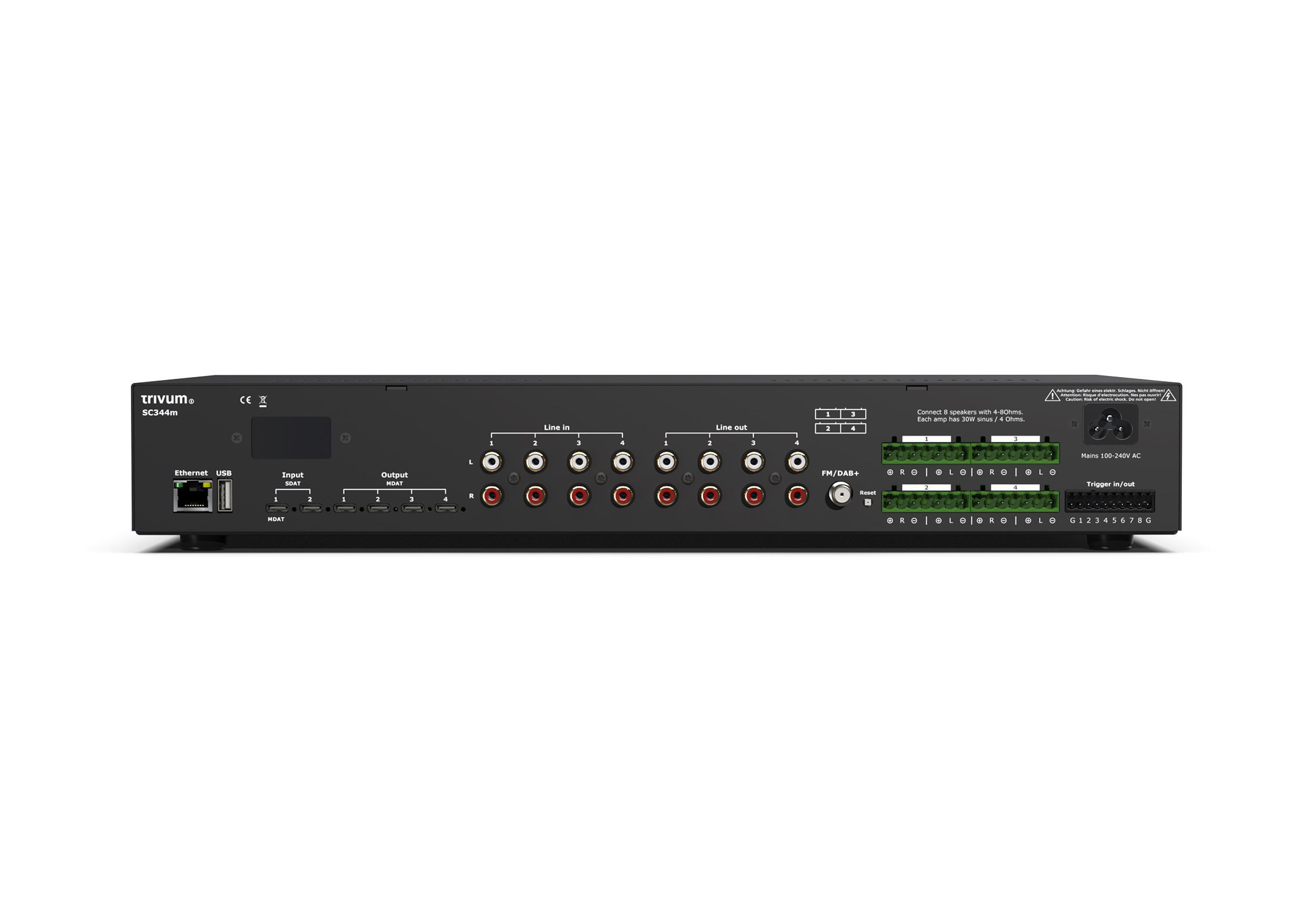

Anschlüsse

• 1x Netzwerk (RJ45 Buchse)
• 1x USB (für Service)
• 4x Lautsprecher Stereo (2x 2-poliger Balkenverbinder)
• 4x Line Output Stereo (2x Cinch Buchsen)
• 4x Line Input Stereo (2x Cinch Buchsen)
• 8x Trigger Input/Output (10-poliger Balkenverbinder)
• 1x DAB+/FM Antenne (F-Buchse)
• 2x USB-C trivum AudioBus Input (SDAT/MDAT)
• 4x USB-C trivum AudioBus Output (MDAT)
• 1x Power (Kleeblatt Buchse)

Front

• 1x OLED Display mit 128x32 Pixel für Anzeige der IP Adresse

Netzwerk

• LAN (RJ45 Ethernet)

Lieferumfang

• 1x trivum SC344m
• 1x Adapter für Radioantenne (F-Stecker)
• 1x Netzkabel
• 1x Quick Installation Guide
• 2x Rackwinkel zur Montage in einem 19" Rack
