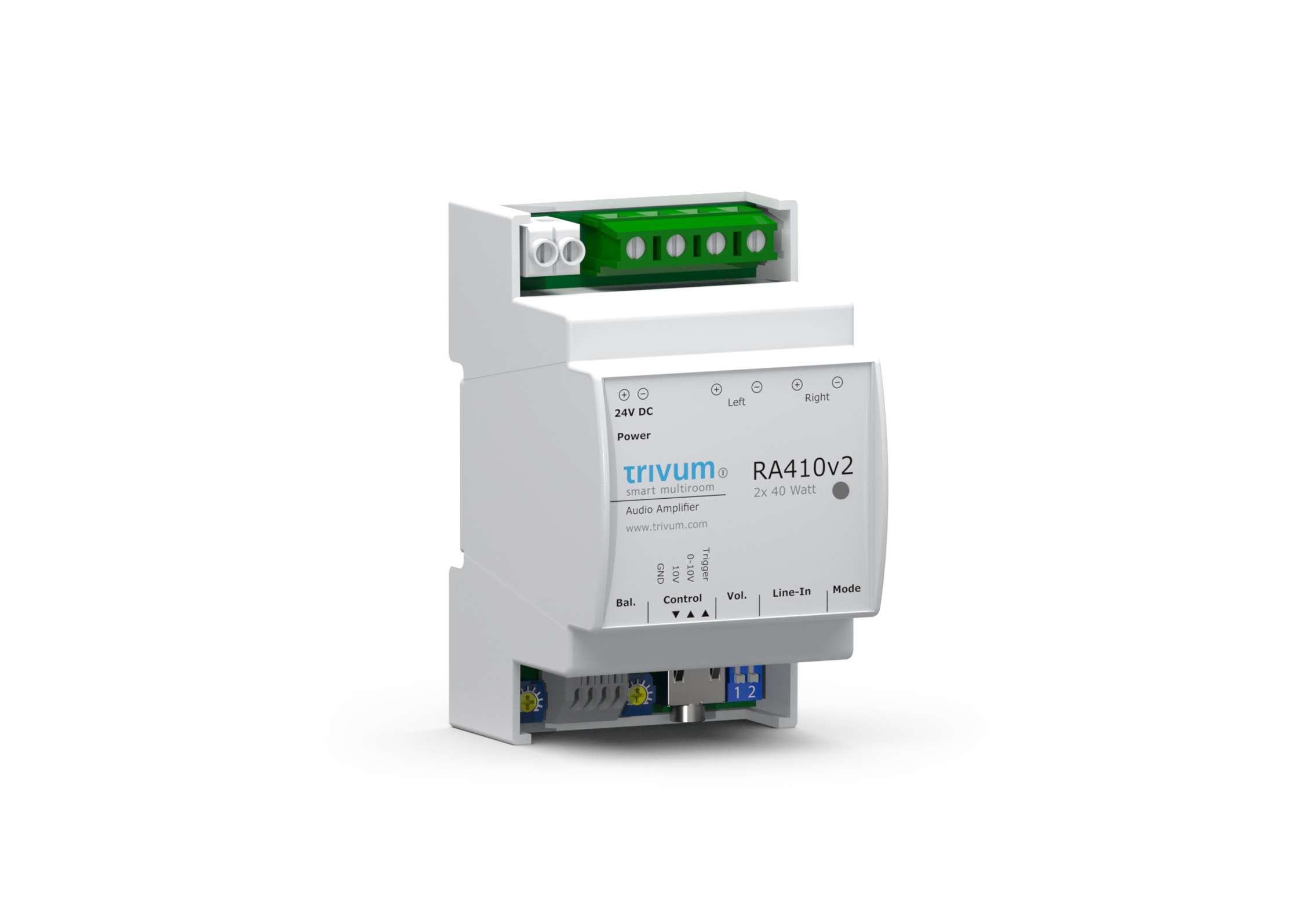

RA410v2 Soundsystem

Was Du über den RA410v2 wissen musst

Der RA410v2 ist ein einfacher aber sehr flexibler Stereo Verstärker für viele Einsatzzwecke.

• Verstärker mit 2x40 Watt an 8 Ohm
• Analoger Eingang mit 3.5mm Klinke Stereo
• Trigger Eingang
• 0-10 V Eingang
• 2 Potentiometer für Lautstärkeabgleich
• DIP Schalter für Konfiguration

Eigenschaften des RA410v2

Verstärker

Der digitale Stereo Verstärker leistet satte 2x40 Watt an 8 Ohm. Er kann minimal 4 Ohm Lasten treiben - das ermöglicht Dir auch mehrere 8 Ohm Lautsprecher parallel an einem Ausgang zu betreiben.

Dank der digitalen Endstufe entwickelt der Verstärker wenig Hitze und ist damit für die Hutschiene geeignet. Dennoch ist es ratsam den Schaltschrank genügend zu belüften.

Analoger Audio Eingang

Die Musik Quelle wird per 3.5mm Klinkenstecker verbunden. Hier im trivum Online Shop bieten wir auch Adapter an um andere Stecker, oder auch freie Kabelenden, mit der 3.5mm Klinkenbuchse zu verbinden.

Trigger Eingang

Damit der Verstärker nicht immer eingeschaltet ist, besteht die Möglichkeit den Trigger Eingang zum Steuern von Ein/Aus zu verwenden. Ob der Trigger Eingang benutzt werden soll, wird mittels eines DIP Schalters eingestellt.

0-10V Eingang

Mit einem 0-10V Signal kann die Lautstärke eingestellt werden. Falls keine variable Lautstärkestellung gewünscht ist, arbeitet der RA410v2 im Standard Modus mit 100%. Der RA410v2 liefert an einem Anschluss 10V um dann ein einfaches Poti zur Steuerung der Lautstärke zu verwenden.
Es können ebenso 0-10V Signale von z.B. SmartHome Steuerungen verwendet werden, oder der Ausgang eines 0-10V KNX Dimm-Aktors.
Ob der 0-10V Eingang benutzt werden soll wird mittels eines DIP Schalters eingestellt.

Balance Kontrolle per eingebauten Potentiometer

Zwei eingebaute kleine Potentiometer erlauben den Pegel der Verstärker einzustellen. Damit ist eine Balance Einstellung möglich - und auch die Begrenzung der maximalen Lautstärker.

2 DIP Schalter für Konfiguration

Mit den 2 DIP Schaltern konfigurieren Sie den Verstärker:

1. Trigger benutzen (J/N).
   Falls nicht aktiv, ist der Verstärker immer eingeschaltet.
2. 0-10V benutzen (J/N).
   Falls nicht aktiv, ist die Lautstärke 100% und kann aber über die 2 eingebauten Potis reduzuiert bzw. begrenzt werden.

Technische Daten

Verstärker

• 2x40 Watt Sinus an 8 Ohm
• Klasse D Verstärker (digital)
• Impedanz der angeschlossenen Lautsprecher minimal 4 Ohm

Einstellmöglichkeiten

• 1x Potentiometer für: Lautstärke (Beim Betrieb mit 0-10V Steuerung wird hier dann die max. Lautstärker eingestellt)
• 1x Potentiometer für: Balance
• 1x DIP Schalter für: Trigger nutzen (J/N)
• 1x DIP Schalter für: 0-10V nutzen (J/N)

Spannungsversorgung

• DC 24V max. 80 Watt
• Stromverbrauch wenn aus: < 1 Watt

Gehäuse

• REG Gehäuse mit 2 TE
• Geräte:  54 mm x 63 mm x  92 mm (BxHxT)
• Mit Verpackung: 61 mm x 72 mm x 95 mm (BxHxT)
• Gewicht: 0,085 kg

Anschlüsse

• 1x Lautsprecher Stereo (2x 2-poliger Balkenverbinder)
• 1x Line Input Stereo (1x 3.5mm Klinkenbuchse)
• 1x 4-poliger Balkenverbinder für: Trigger In, 10V Out, 0-10V In, GND
• 1x Stromversorgung 24V +/- (2 polige Schraubklemme)

Front

• 1x Status LED

Lieferumfang

• 1x trivum RA410v2
• 1x Quick Installation Guide
