4 fach KNX Unterputz Kombi Aktor
4 Kanal Unterputz Aktor mit je 6A (total max 12A) / 70µF - Geräte schalten, Licht schalten, Jalousiesteuerung, Rolladensteuerung
weitere Produktdetails69,91 €*
Sofort verfügbar
Lagernd, Lieferzeit: 1-3 Tage

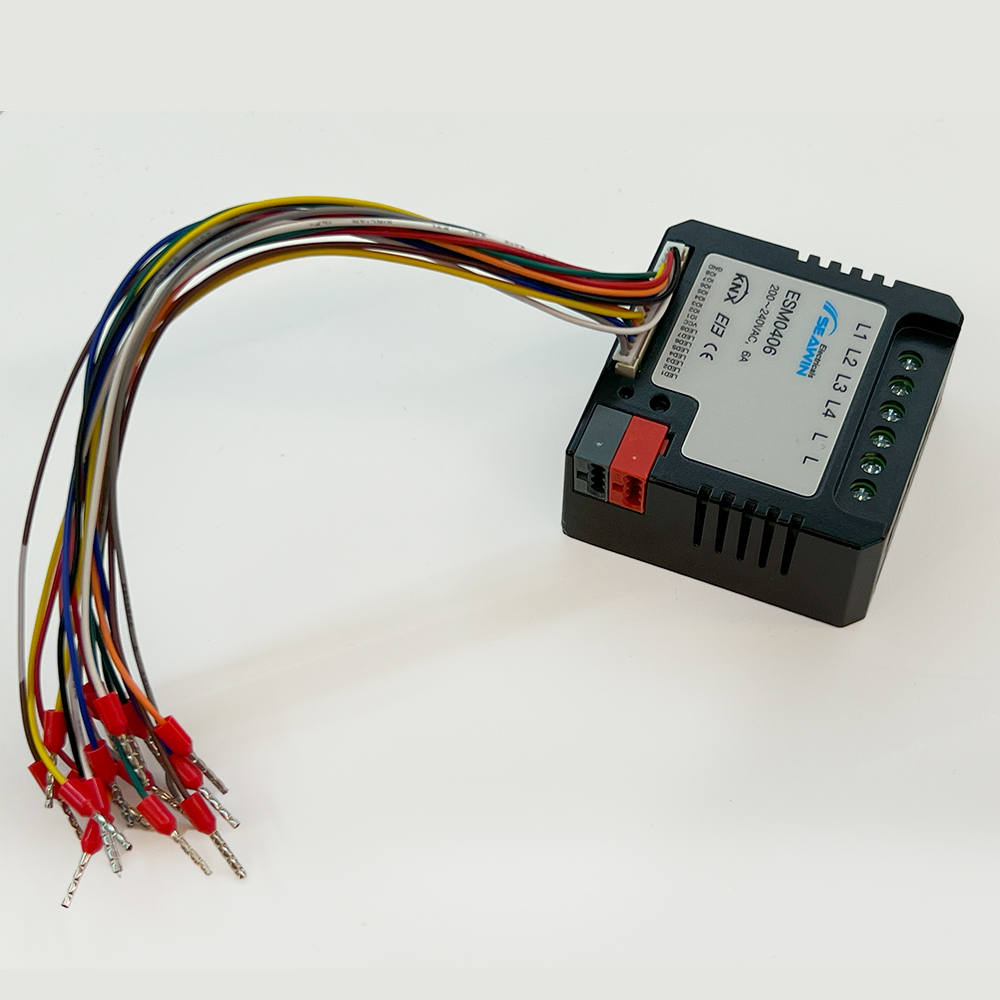

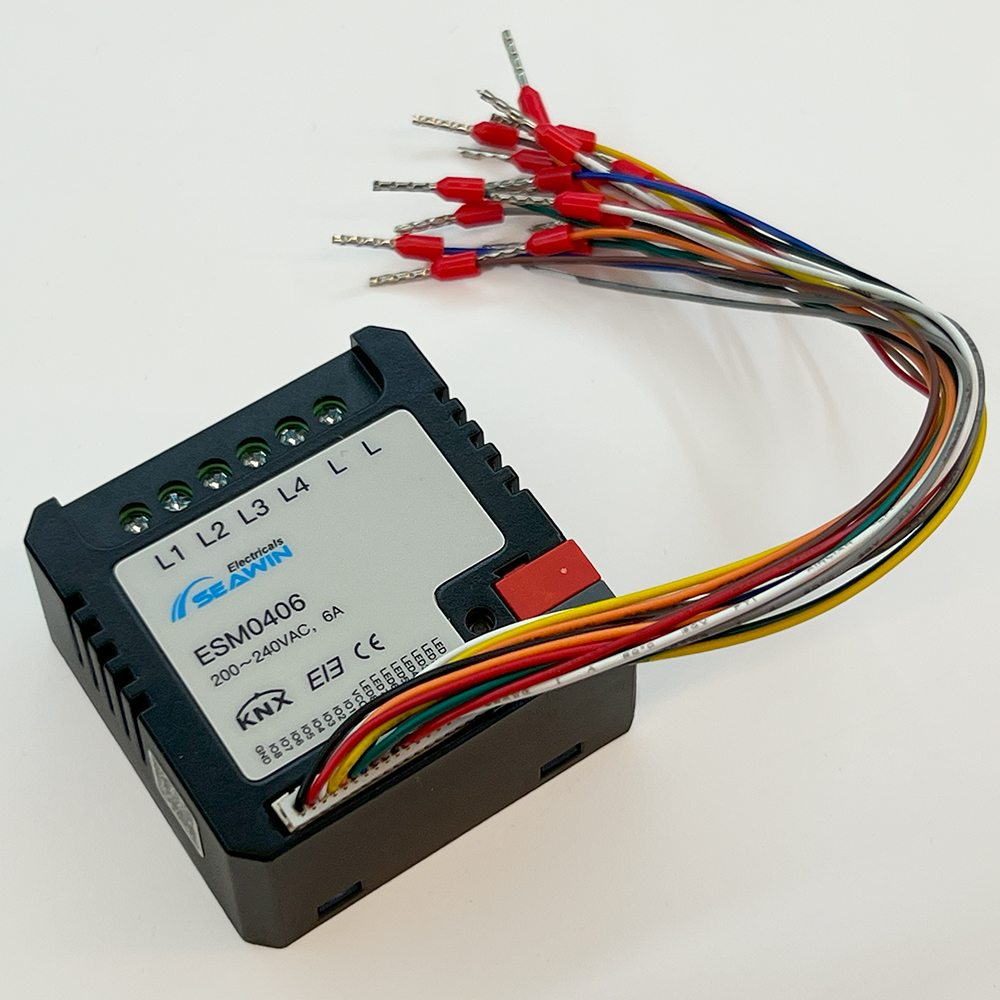

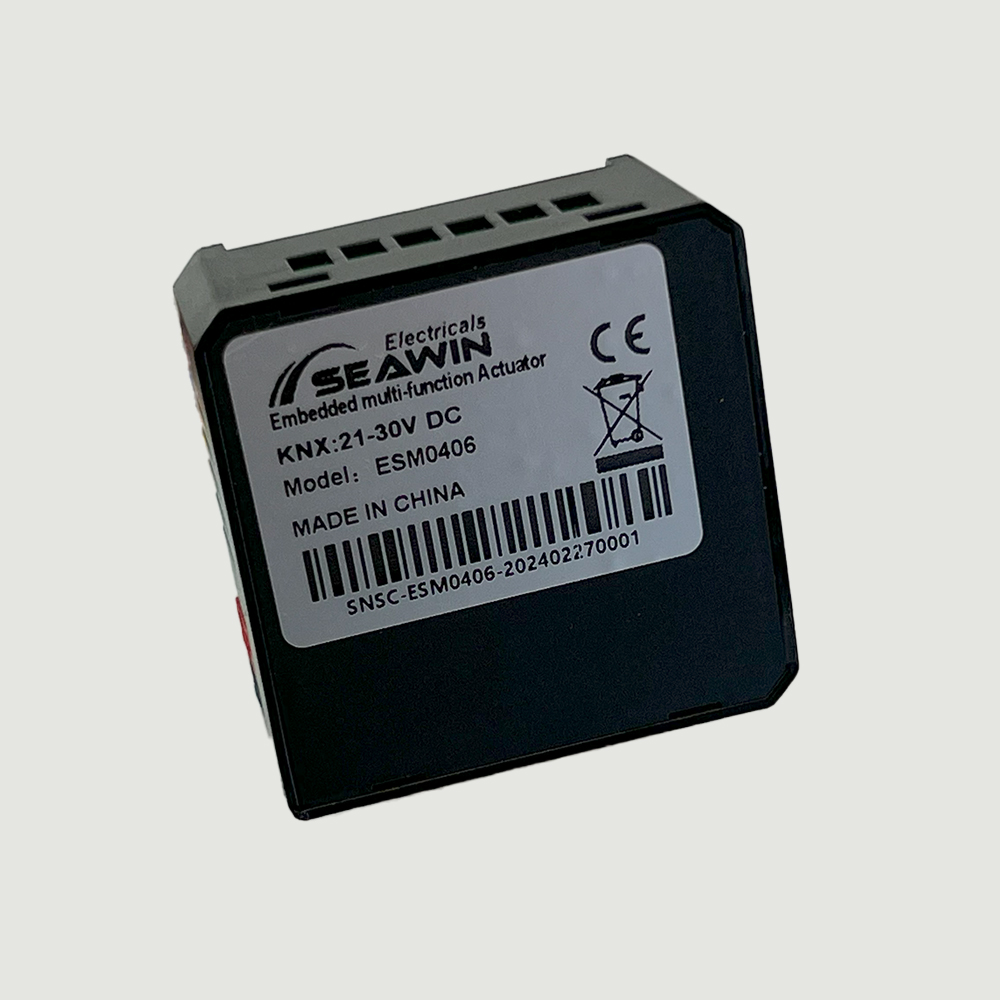

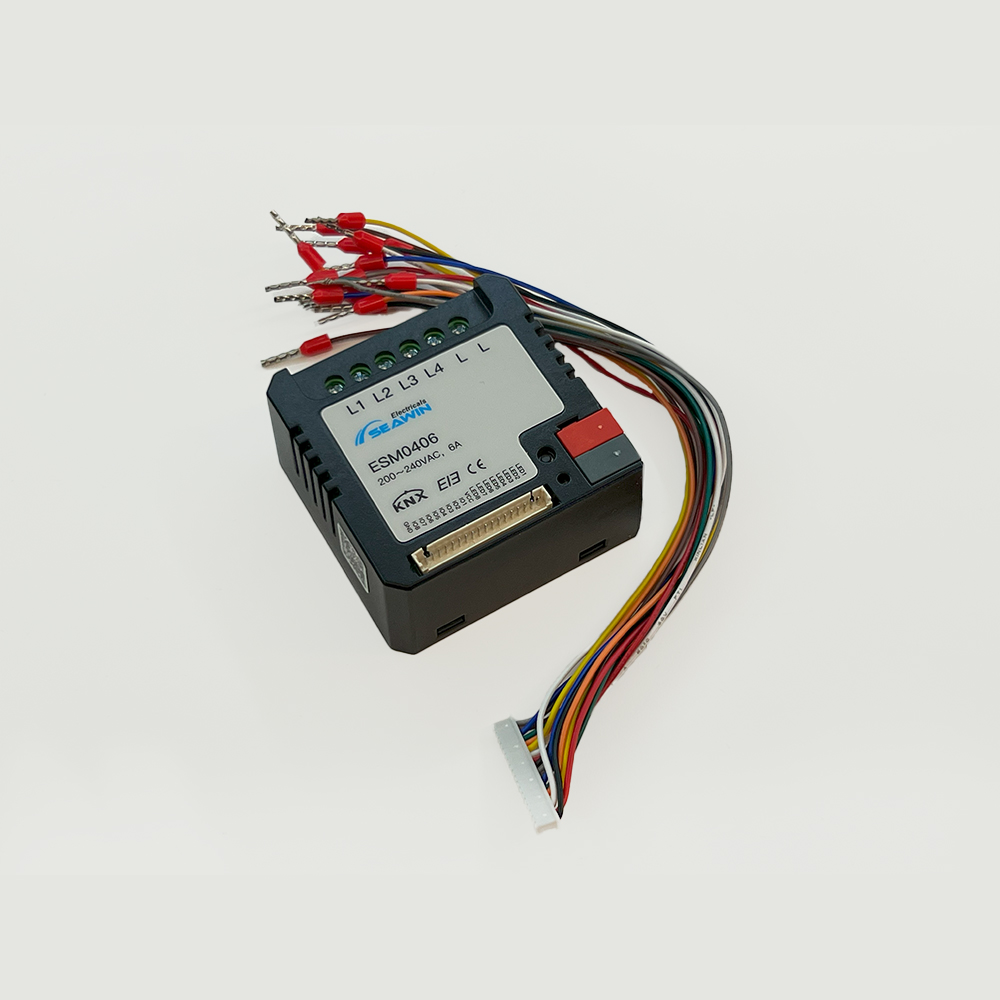

SEAWIN präsentiert einen KNX Unterputz Aktor mit 4 Ausgängen und einem integrierten 8 fach KNX Binäreingang. Durch seinen Funktionsumfang und die integrierten Eingänge eignet sich der 4 fach UP Aktor hervorragend für eine dezentrale KNX Installation. Der Vorteil liegt hier bei der Hand. Es muss nur das Buskabel zum Aktor geführt werden und zusätzlich eine 230V Spannungsversorgung. Beim Einsatz in der dezentralen KNX Steuerung können Sie sowohl den Materialeinsatz von Kabeln und Leitungen, aber auch bei der Zeit sparen.
Der 4 fach KNX Unterputz Aktor ist ein Kombi Aktor und kann sowohl für die Jalousiesteuerung / Rolladensteuerung, aber auch zum Schalten von Verbrauchern und Licht verwendet werden. Sie können den UP Aktor auch im Mischbetrieb nutzen. Also 2 Ausgänge für eine Jalousie und die anderen beiden Ausgänge zum Schalten von Lampen und Geräten.
Jeder Schaltausgang kann mit einer Maximallast von 6A belastet werden Zu beachten ist jedoch die komplette Maximalbelastung vom Aktor mit 12A. Das ist für LED Beleuchtung und Jalousiesteuerung mehr als ausreichend und stellt bei der richtigen Planung kein Hinderniss dar. Die Ausgänge vom KNX Schaltaktor UP können entweder separat oder paarweise genutzt werden. Das bietet Ihnen die Möglichkeit den Universalaktor auch für die Unterputz Jalousie- und Rolladensteuerung einzusetzen.
Neben den 4 Ausgängen vom KNX Aktor Unterputz besitzt das KNX Gerät noch einen integrierten 8 fach KNX Binäreingang. Den integrierten KNX Binäreingang können Sie nutzen, um Melder, Sensoren, Kontakte, aber auch konventionelle Taster in den KNX Bus zu integrieren. Das ermöglicht Ihnen zum Beispiel direkt an der Jalousie konventionelle Taster zu verwenden und diese direkt mit dem Unterputzaktor zu verbinden. Die Verkabelung ist dadurch sehr einfach, schnell und kostengünstig umgesetzt.
Der UP Aktor sollte mindestens in einer separaten tiefen Unterputzdose verbaut werden. Es empfiehlt sich jedoch eher eine Gerätedose, da die Verkabelung der Anschlüsse in einer Gerätedose deutlich komfortabler ist. In einer tiefen Schalterdose kann die Verkabelung auch erfolgen, jedoch ist eine normale Schalterdose eher ungeeignet.
Die Database des KNX Unterputzaktor ist für die ETS ab ETS 5 verfügbar und befindet sich im Bereich Produktdateien zu diesem Artikel. Die Bedienungsanleitung / Handbuch für den SEAWIN KNX Unterputzaktor inkl. Erklärung und Übersetzung der Funktionen finden Sie hier beim Artikel im Bereich Produktdateien.
Der Unterputz Aktor kann aktuell nicht in Projekte ab ETS Version 6.3 als neues Gerät eingefügt werden.
Nützliche Downloads zum KNX Unterputz Aktor:
Hersteller: Seawin Electric, 9F, Building 5, Otlan Technology Park, Nanxiang 1st Road, Huangpu District, 38896 Guangzhou, https://en.seawin-knx.com/contact.html, aven.hong@seawin-knx.com
Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de
Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, www.herry-24.de, office@herry-24.de
| Anschlussart: | Schraubklemme |
|---|---|
| Anzahl Ausgänge: | 4 |
| Anzahl der Leitungswege: | 4 |
| Anzahl der Phasen: | 1 |
| Anzahl der Schaltwege: | 4 |
| Anzahl der Steckdosen: | 4 |
| Anzahl pro Packung: | 1 |
| Arbeitstemperatur: | 0 °C .... + 45 °C |
| Ausgangsstrom: | 6A |
| Bedienungsart: | An/Aus |
| Einbaumöglichkeiten: | Unterputz |
| Elektrischer Anschluss: | Steckklemmen |
| Geeignet für: | Innenraum |
| KNX Spannung: | 30V DC |
| Kapazitive Last: | 70µF |
| Lagertemperatur: | -25°C ...+70°C |
| Maximale Stromstärke: | 6A |
| Maximaler Ausgangsstrom: | 12A |
| Nennstrom: | 6A, 6A pro Ausgang, zusammen max 12A |
| Rolladensteuerung / Jalousiesteuerung: | Ja |
| Schalterart: | Tastenbedienung |
| Schaltkontrolle: | Ja |
| Schutzart: | IP20 |
| Smart Home Kommunikationsprotokoll: | KNX |
| Steuerungsart: | Schalter |
| Stromart: | DC |
| Szenensteuerung: | Ja |
| Schraubklemmen für Volldraht: | 5mm2, 75mm2 bis 2 |
| Material: | Kunststoff |
| Farbe: | Schwarz |
| Maße: | 50x50 x25mm |
Anmelden
5. März 2024 05:45
Sehr gut
Produkt mit kurzer Lieferzeit und Top Preis leistungs Verhältniss .
Das kommt auf Ihre Anforderungen an. Sollten Sie auch Binäreingänge benötigen dann empfehlen sich solche Aktoren, da sie günstiger sind und als DIN Aktor deutlich Platz in der Verteilung sparen.
Ein Schaltaktor kann nur reine Schaltaktionen durchführen. Ein Kombiaktor kann auch für die Jalousiesteuerung und weitere Steuerungen verwendet werden. Beide Aktoren können aber keinen Dimmaktor ersetzen.
Monostabile Relais behalten den Zustand nur so lange, wie Spannung anliegt. Ein Beispiel sind zum Beispiel Jalousieaktoren. Bistabile Relais werden mit einem Impuls in gesteuert und bleiben bis zum nächsten Impuls in dem Zustand. Ein Beispiel sind die meisten Schaltaktoren.
Der KNX Binäreingang kann Signale und Befehle erkennen und in den KNX Bus übertragen. Der Binäreingang kann in der Regel dabei nur Ein und Aus unterscheiden. Dies kann, abhängig von der Applikation, für verschiedene Ausgaben an den KBX Bus verwendet werden.
Es handelt sich hierbei um ein KNX Gerät, das mehrere Funktionen als Eingang und Ausgang bereitstellen kann. Das kann sein, dass es sich um einen KNX Binäreingang und einen KNX Analogeingang handelt, und der KNX Multi I/O zusätzlich auch Ausgänge für LED bereitstellt.
Eine KNX Tasterschnittstelle kann, je nach Modell, einen konventionellen Taster in den KNX Bus bringen, aber auch weitere Funktionen zur Verfügung stellen. Nicht zu verwechseln mit einem KNX Busankoppler, welcher bei einigen Herstellern benötigt wird, um KNX Taster in den KNX Bus zu bringen.
Ein KNX Binäreingang kann nur Ein und Aus unterscheiden und der Analogeingang kann auch Werte erkennen, wie zum Beispiel Temperatur. Ein Binäreingang kann zum Beispiel als Eingang für Taster und Melder verwendet werden und der Analogeingang als Eingang für Temperaturfühler.
