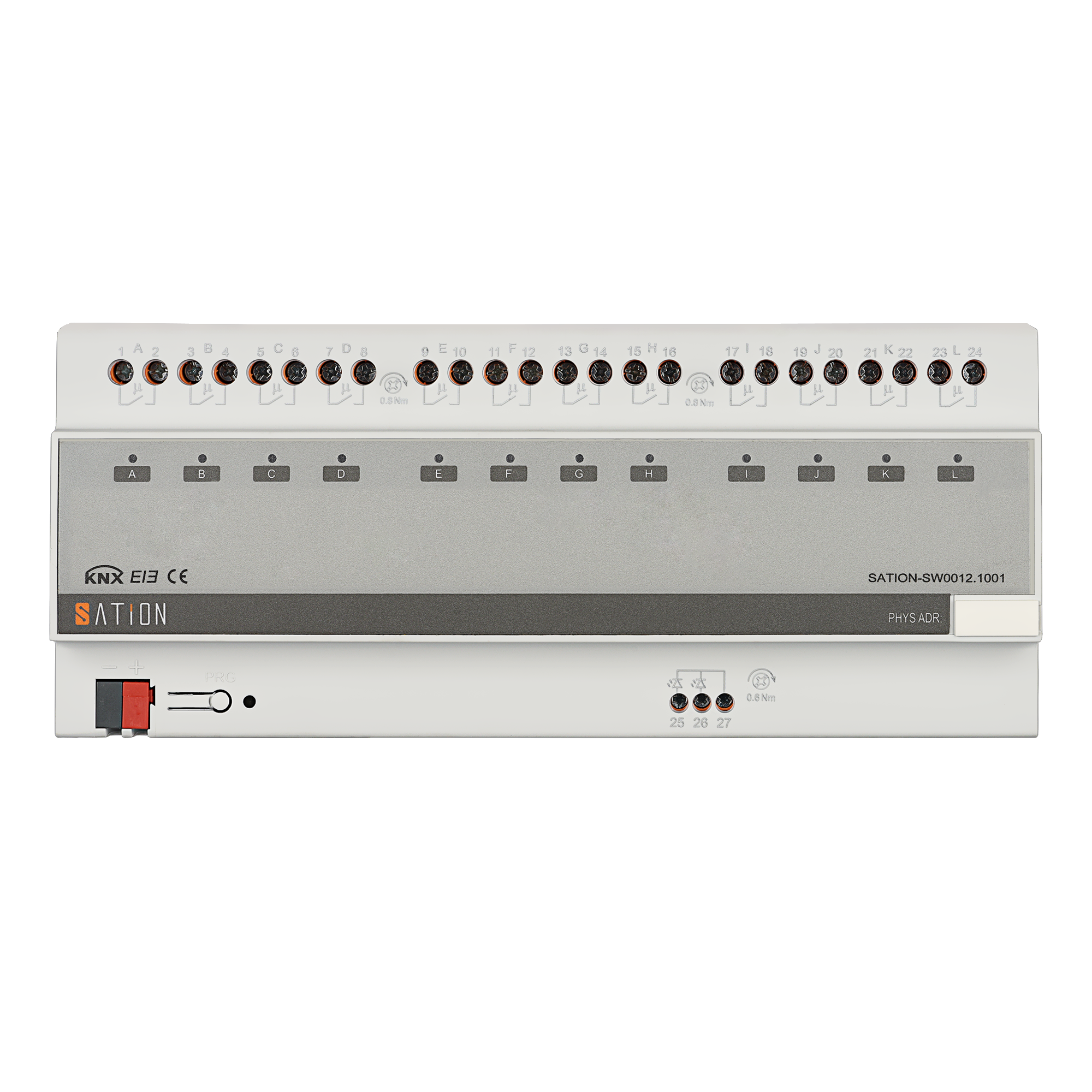

12 fach KNX Schaltaktor 10A
12 Kanäle mit je 10A / 140µF auf 12TE in der Verteilung
weitere Produktdetails12 fach KNX Schaltaktor für Beleuchtung und kleine Lasten
Nutzen auch Sie den SATION KNX Schaltaktor in Ihrer KNX Installation. Sation beitet ein hervorragendes Preis / Leistungsverhältniss und überzeugt obendrein mit absoluter Zuverlässigkeit und konstanter Qualität. Der Schaltaktor bietet eine sehr gute Applikation und kann für verschiedenste Anwendungen in einer KNX Installation genutzt werden. Die zuverlässigen und langlebigen Relais können Lasten von bis zu 10A pro Kanal schalten und dies komplett unabhängig voneinander. Sie können beim SATION KNX Aktor pro Kanal auch eine andere Phase verwenden.
Wofür setzt man einen Schaltaktor ein?
Einen KNX Schaltaktor nutzt man, je nach Leistungsfähigkeit der KNX Relais, für Schaltprozesse in der KNX Installation. Der SATION SW0012.1001 Schaltaktor besitzt 12 unabhängige Schaltausgänge mit einer maximalen Schaltleistung von bis zu 10A pro Kanal. Damit können Sie Lampen und Geräte schalten, welche nicht mehr als 2400W Leistung haben. Für größere Leistungen empfehlen sich die SATION Schaltaktoren der Typen swxxxx.2010 und swxxxx.1611.
Funktionsbeschreibung der KNX Schaltaktoren
Die physikalische Adresse und die Parametrierung kann mithilfe der ETS (Version ETS4 und höher) erfolgen. Die ETS Applikation wird zum Download zur Verfügung gestellt und ist sehr intuitiv aufgebaut. Der Schaltaktor dient zum unabhängigen Schalten von elektrischen Wechselstromlasten oder dreiphasigen Lasten. Der maximale Laststrom für den Ausgang jedes Steuerpunkts beträgt 10 A, jeder Stromkreis kann manuell ein- oder ausgeschaltet werden. Der Schaltstatus ist von außen sichtbar.
Folgende Funktionen können einzeln eingestellt werden:
— Zeitsteuerungsfunktion: EIN/AUS mit einstellbarer Latenzzeit
— Warnfunktion und zeitlich einstellbare Funktion für die Treppenhausbeleuchtung
— Szenen- und Voreinstellungssteuerung: 8 oder 1
— Logische Operation: und/oder/xor/Gate-Funktion
— Überprüfung und Reaktion von Zustandswerten
— aktuelle Ventilfunktionseinstellung
— Positionsauswahl des Relais nach Trennung und Wiederherstellung der Busspannung
| Anschlussart: | Schraubklemme |
|---|---|
| Anzahl Ausgänge: | 12 |
| Anzahl der Leitungswege: | 12 |
| Anzahl der Phasen: | 10 oder mehr |
| Anzahl der Pole: | 12 |
| Anzahl der Schalter: | 12 |
| Anzahl der Schaltwege: | 12 |
| Anzahl der Steckdosen: | 12 |
| Anzahl pro Packung: | 1 |
| Arbeitstemperatur: | -5°C ......+ 45 °C |
| Ausgangsstrom: | 10A |
| Bedienungsart: | An/Aus |
| Einbaumöglichkeiten: | DIN-Schiene |
| Elektrischer Anschluss: | Schraubanschluss |
| Geeignet für: | Innenraum |
| Gewicht: | 0,5 kg |
| KNX Spannung: | 30V DC |
| Kapazitive Last: | 140µF |
| Lagertemperatur: | -25°C ...+55°C |
| Maximale Stromstärke: | 10A |
| Maximaler Ausgangsstrom: | 10A |
| Nennstrom: | 10A |
| Rolladensteuerung / Jalousiesteuerung: | nein |
| Schalterart: | Tastenbedienung |
| Schaltkontrolle: | Ja |
| Schutzart: | IP20 |
| Smart Home Kommunikationsprotokoll: | KNX |
| Steuerungsart: | Schalter |
| Stromart: | DC |
| Teilungseinheiten: | 12 TE |
| Maximale Luftfeuchtigkeit: | Max. 90 % |
| Verbrauch: | Statischer Stromverbrauch: ≤360 mW |
| Material: | Kunststoff |
| Farbe: | Grau |
| Maße: | 216mm x 90mm x 63mm |
| Anschlussart: | Schraubklemme |
|---|---|
| Anzahl Ausgänge: | 12 |
| Anzahl der Leitungswege: | 12 |
| Anzahl der Phasen: | 10 oder mehr |
| Anzahl der Pole: | 12 |
| Anzahl der Schalter: | 12 |
| Anzahl der Schaltwege: | 12 |
| Anzahl der Steckdosen: | 12 |
| Anzahl pro Packung: | 1 |
| Arbeitstemperatur: | -5°C ......+ 45 °C |
| Ausgangsstrom: | 10A |
| Bedienungsart: | An/Aus |
| Einbaumöglichkeiten: | DIN-Schiene |
| Elektrischer Anschluss: | Schraubanschluss |
| Geeignet für: | Innenraum |
| Gewicht: | 0,5 kg |
| KNX Spannung: | 30V DC |
| Kapazitive Last: | 140µF |
| Lagertemperatur: | -25°C ...+55°C |
| Maximale Stromstärke: | 10A |
| Maximaler Ausgangsstrom: | 10A |
| Nennstrom: | 10A |
| Rolladensteuerung / Jalousiesteuerung: | nein |
| Schalterart: | Tastenbedienung |
| Schaltkontrolle: | Ja |
| Schutzart: | IP20 |
| Smart Home Kommunikationsprotokoll: | KNX |
| Steuerungsart: | Schalter |
| Stromart: | DC |
| Teilungseinheiten: | 12 TE |
| Maximale Luftfeuchtigkeit: | Max. 90 % |
| Verbrauch: | Statischer Stromverbrauch: ≤360 mW |
| Material: | Kunststoff |
| Farbe: | Grau |
| Maße: | 216mm x 90mm x 63mm |
Anmelden
Das kommt auf Ihre Anforderungen an. Sollten Sie auch Binäreingänge benötigen dann empfehlen sich solche Aktoren, da sie günstiger sind und als DIN Aktor deutlich Platz in der Verteilung sparen.
Ein Schaltaktor kann nur reine Schaltaktionen durchführen. Ein Kombiaktor kann auch für die Jalousiesteuerung und weitere Steuerungen verwendet werden. Beide Aktoren können aber keinen Dimmaktor ersetzen.
Monostabile Relais behalten den Zustand nur so lange, wie Spannung anliegt. Ein Beispiel sind zum Beispiel Jalousieaktoren. Bistabile Relais werden mit einem Impuls in gesteuert und bleiben bis zum nächsten Impuls in dem Zustand. Ein Beispiel sind die meisten Schaltaktoren.
